- 中國重汽T5G國五折臂吊-重汽系列折臂吊-重汽四軸國五折臂吊
- 發表于：2017-04-28 分類：隨車起重運輸車 瀏覽次數： 來源于：原創
重汽四軸國五折臂吊
A、車體部分
1、整車型號：SGQ5310JSQZHG5隨車起重運輸車；
2、配置倒車影像系統；
3、安裝具有衛星定位功能的行駛記錄儀，ABS（制動防抱死系統），加裝空調
4、柴油發動機：中國重型汽車集團有限公司MC07.34-50 國五排放，功率≥248 kW，排量：6870ml;
5、底盤：重汽ZZ1317N466GE1;
6、整備質量：≥22805kg;
7、驅動形式：8*4驅動；
8、外形尺寸：12000×2495,2550×3650,3850（mm）；
貨箱尺寸：7600,7800,8000×2380,2430×600,500,400（mm）
9、軸距：1950+4450+1350（mm）；
10.變速箱：10檔變速箱；
11、總質量：31000kg；
12、駕駛室準乘人數：3；
13、輪胎規格：11.00R20；
B、起重機部分
2、折臂式PK42502C,最大起重量13820kg，臂體為進口型材，一次成型六邊形，焊縫僅一條；
3、回轉角度：≥400°；
4、吊臂幅度≥12米；
5、在吊臂伸展最長時，起重量≥3140 kg；
6、吊機配置要求：
a.吊臂鋼板為進口700高強度鋼板；
b.油泵為進口知名品牌；
c.主要閥、鎖件及硬管、接頭為進口知名品牌；
7、吊鉤及吊具（鐵鏈式）與所配砝碼起吊架必須匹配；
8、起重機產地：意大利；
起重機性能參數
400°回轉，齒輪齒條式，全液壓。
1、轉臺結構
變截面等應力箱型框架結構，采用高強度鋼全鑄造。
2、液壓系統
采用齒輪泵通過取力器、變速箱與柴油發動機聯接。吊機液壓系統開式油路控制。操作起鉤/降鉤、回轉、變幅、伸縮等起重動作，液壓傳動機構設計合理；
3、控制
常規控制，通過安裝吊機左右兩側的操縱桿控制，起重機的全部動作和速度可通過定位手油門進行快慢控制。
4、回轉機構
齒輪齒條式，全液壓。
5、伸縮臂
伸縮臂采用抗扭曲設計，采用高強度結構鋼制造，由2組變幅和2節伸縮臂組成，臂的截面為六邊形，使吊臂具有極高的穩定性。全部動作通過2組變幅油缸和1根雙作用往復式液壓油缸帶動實現，可以實現0-7.5米區間任意臂長長度。
6、安全裝置
液壓系統：液壓平衡閥、液壓溢流閥、液壓雙向鎖；
7、吊鉤
起重機參數
|
1、最大起重量 |
13820 (理論值) |
||||||
|
2、最大起重力矩（T.M） |
39.5 |
||||||
|
3、工作壓力 |
330 |
||||||
|
4、液壓系統推薦流量（L/min） |
80-100 |
||||||
|
5、回轉范圍（度） |
400 |
||||||
|
6、起重機自重 |
1220 |
||||||
|
7、起升性能參數 |
幅度 |
4.4 |
5.9 |
7.8 |
9.9 |
12 |
|
|
起重質量（KG） |
8960 |
6590 |
4900 |
3810 |
3140 |
||

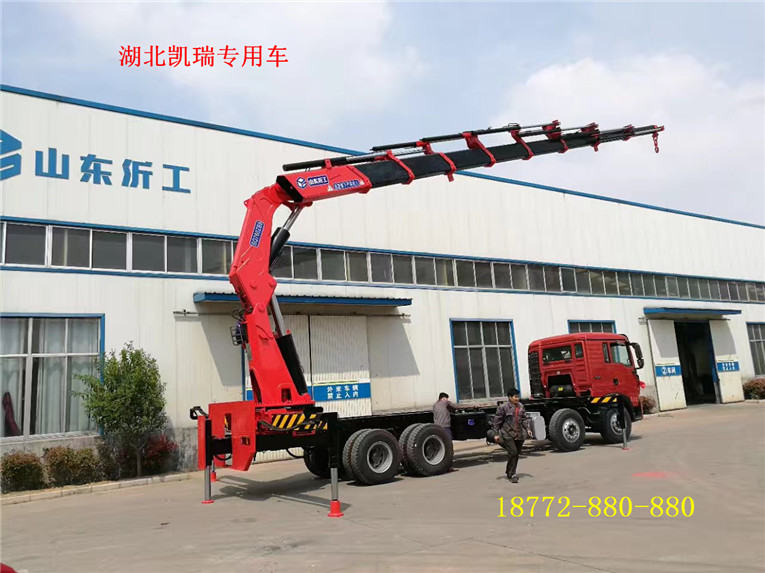

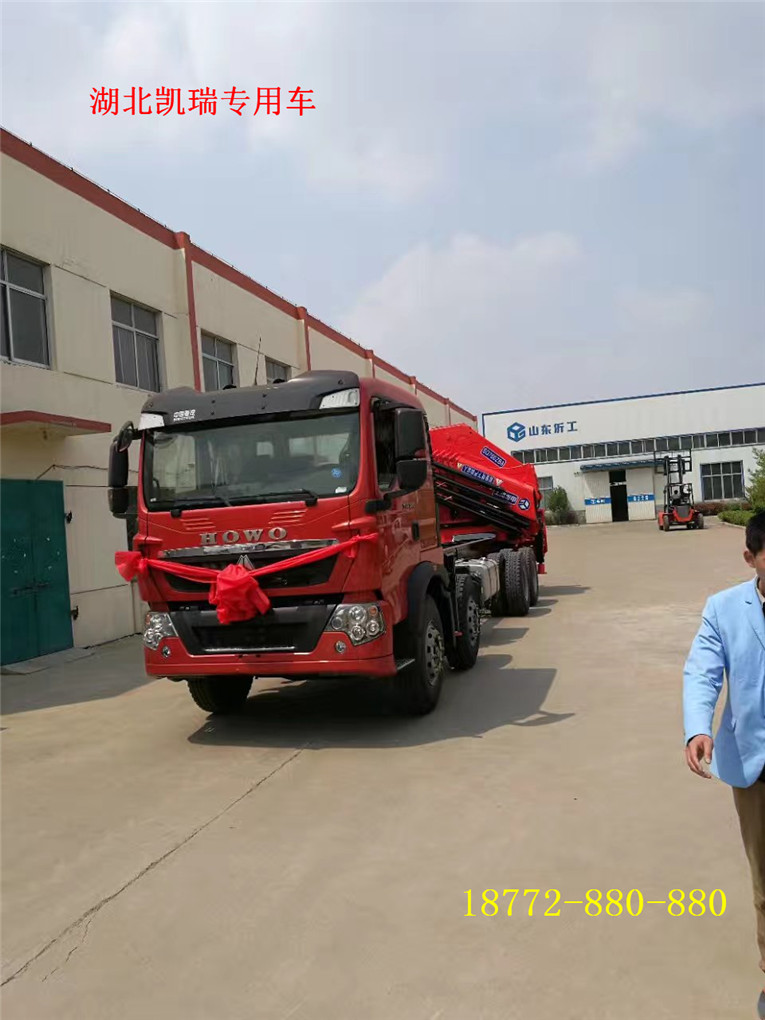

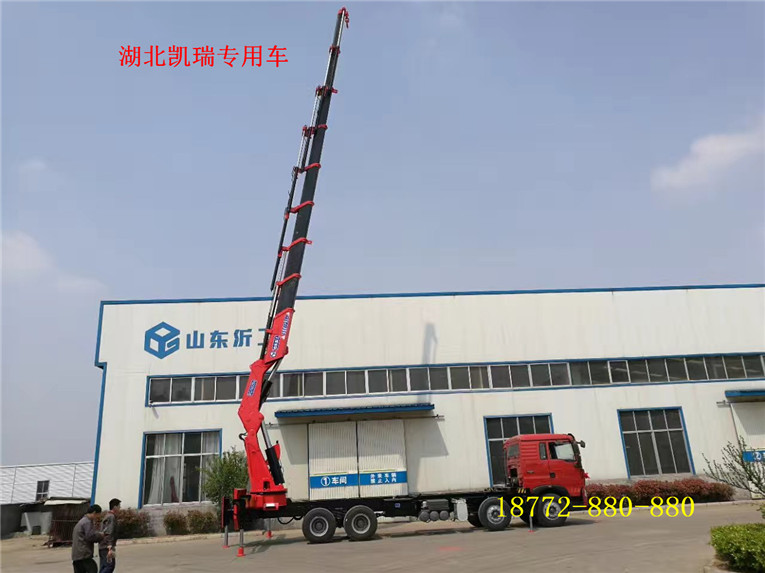

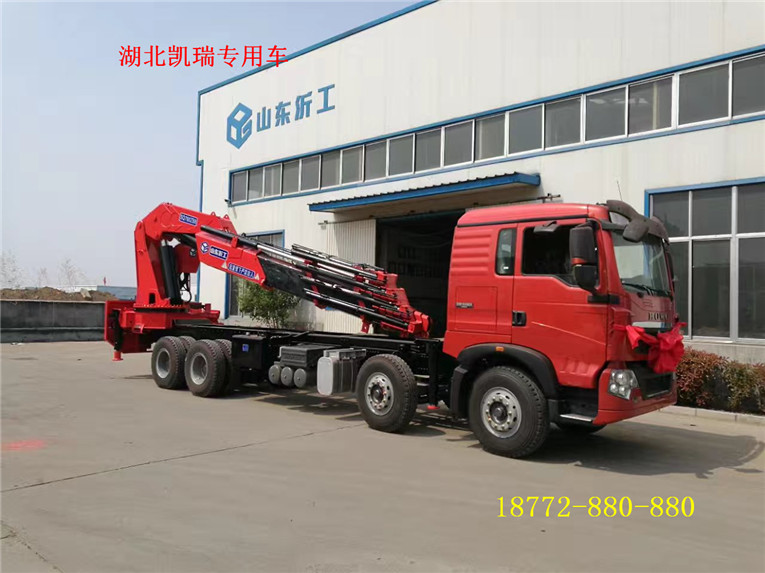

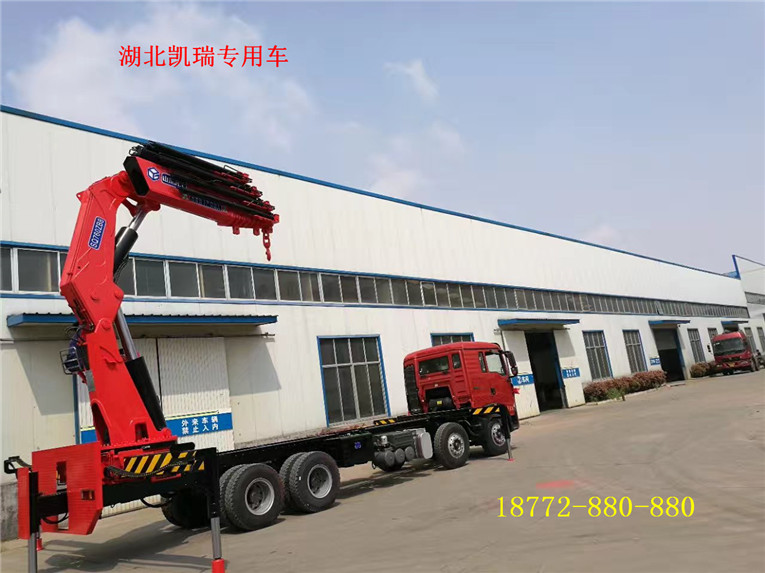

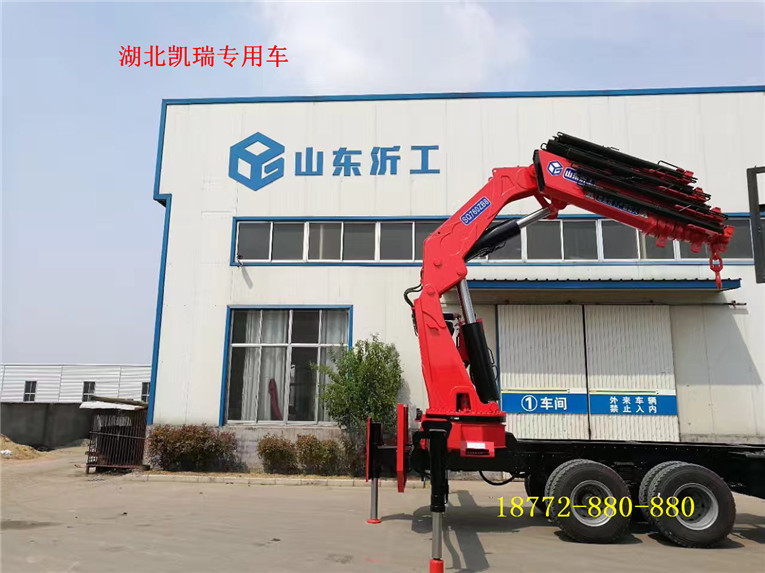

重汽T5G國五四軸折臂吊
重汽四軸重型折臂吊
重汽國五四軸折臂吊
