- 【推薦】進口計量檢衡車-沃爾沃檢衡車-沃爾沃四軸計量檢衡車BJQ5312JJH
- 發表于：2014-10-31 分類：四軸計量檢衡車 瀏覽次數： 來源于：原創
一、檢衡車定義
計量檢衡車又稱為檢衡車，砝碼檢衡車，由底盤,砝碼,砝碼架,起重機,車箱等組成；計量檢衡車徹底革命了人力搬運砝碼進行衡器檢測的方式，利用專用裝置實現砝碼的機械化搬運，利用液力方式來模擬砝碼進行靜態檢測，并可進行動態檢測車輛載重衡器的移動式檢測設備，該車在檢測作業中方便快捷，而且精度特別高，使得公路計量檢測變得更為輕松、高效，為收費站道口等部門的正常收費的高效工作提供必要保證．也進步提高了交通質量�！ �
二、計量檢衡車組成：
A、車體部分

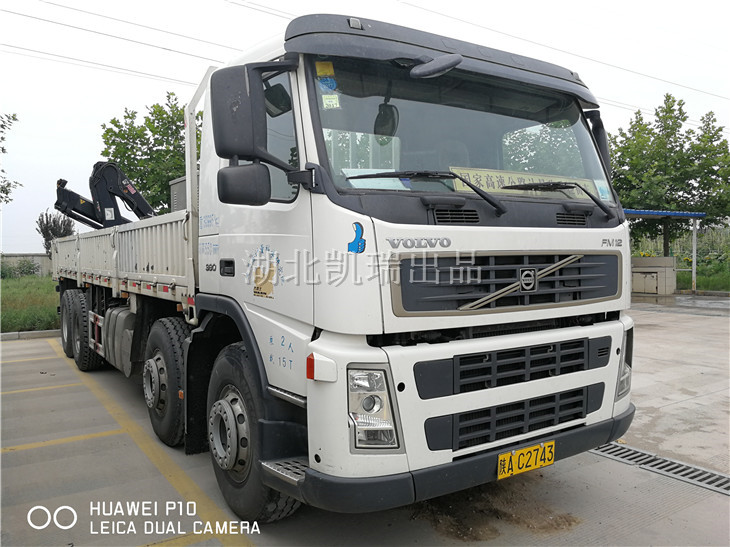

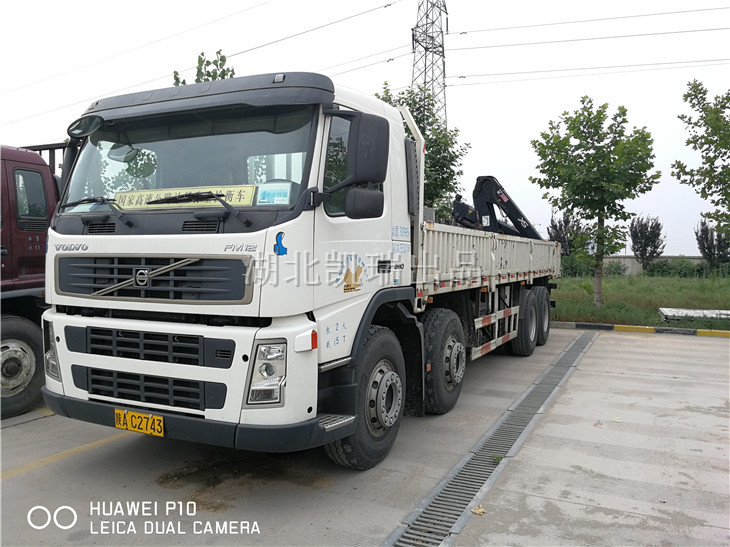

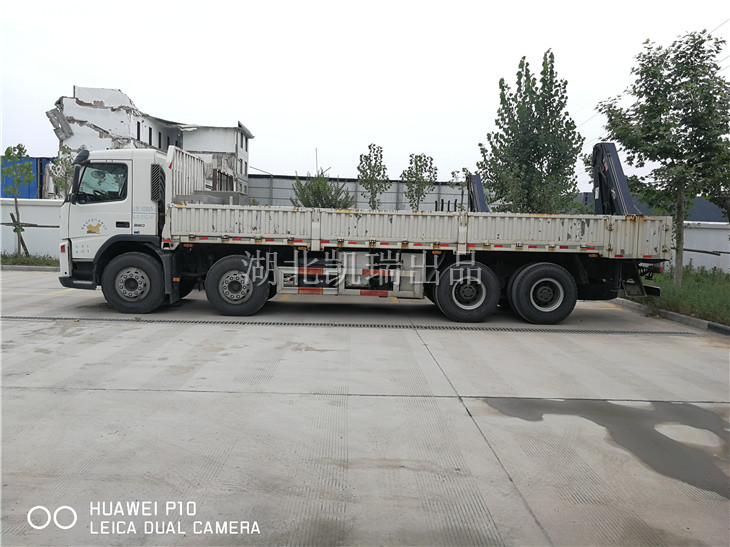

1、整車型號：BJQ5312JJH計量檢衡車
2、柴油發動機：沃爾沃動力系統公司 D13 國四排放，功率≥294kW
3、顏色：白色
4、底盤： 沃爾沃卡車公司 FM400 84R B
5、驅動形式：8*4驅動
6、外形尺寸：10710X2500X3620 （mm）
7、貨箱尺寸：6730X550X2340 （mm）
8、軸距：1995+4405+1370 （mm）
9、總質量：31000kg
10、整備質量：30870kg
11、駕駛室準乘人數：2
12、輪胎規格：315/80R22.5 16PR
B、車廂部分

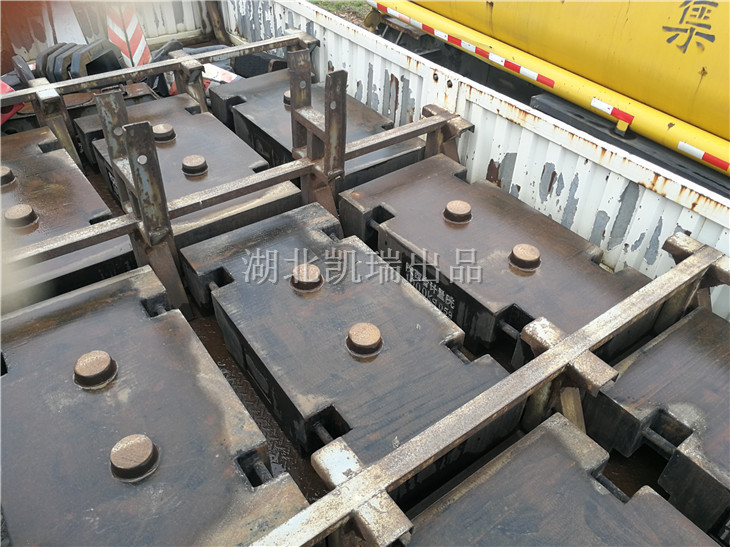

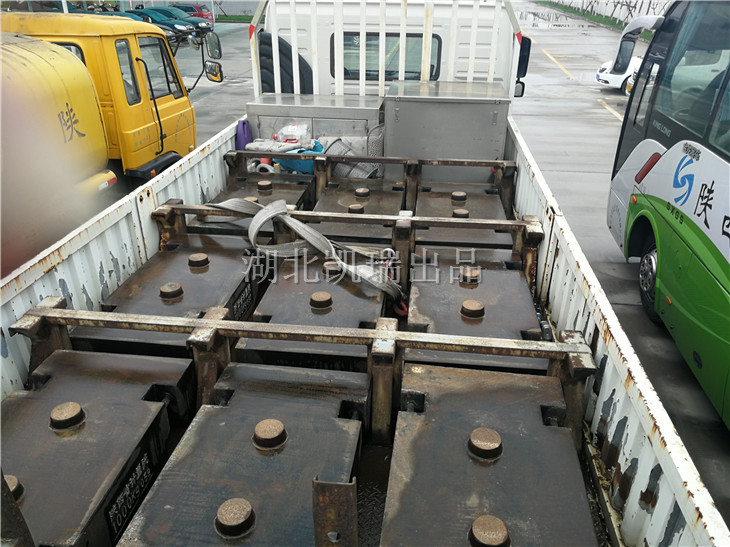

1、砝碼架配置：每個1噸,圓型（或選裝方型）,砝碼架高度要達到砝碼高度的1/3，按砝碼生產企業技術提供尺寸要求制作,保證砝碼放置平穩。
2、車廂與車頭為車輛出廠原裝同色漆質
3、車箱底部輔設≥4mm厚的防滑鋼
4、車廂橫梁、縱梁連接為鉚接結構
C、起重機部分
1、吊機后置，帶操作平臺

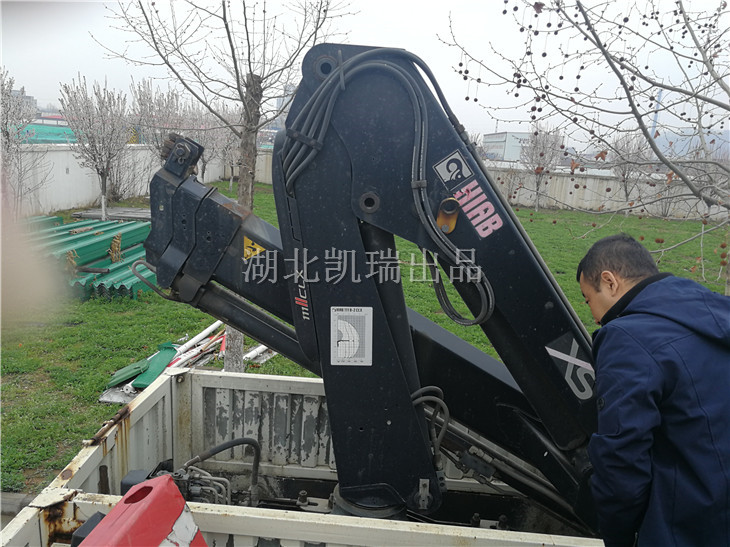

2、折臂式HIAB122-XLS，最大起重量≥6000kg，臂體為進口型材，一次成型六邊形，焊縫僅一條
3、回轉角度：≥420°
4、吊臂幅度≥9.23米
5、在吊臂伸展最長時，起重量≥1290 kg
6、吊機配置要求：
a.吊臂鋼板為進口700高強度鋼板
b.油泵為進口知名品牌
c.主要閥、鎖件及硬管、接頭為進口知名品牌
7、吊鉤及吊具（鐵鏈式）與所配砝碼起吊架必須匹配
8、起重機產地：芬蘭
起重機性能參數
380°回轉，齒輪齒條式，全液壓。
1、轉臺結構
變截面等應力箱型框架結構，采用高強度鋼全焊接。
2、液壓系統
采用柱塞泵通過取力器、變速箱與柴油發動機聯接。吊機液壓系統開式油路控制。操作起鉤/降鉤、回轉、變幅、伸縮等起重動作，液壓傳動機構設計合理；
3、控制
常規控制，通過安裝吊機左右兩側的操縱桿控制，起重機的全部動作和速度可通過定位手油門進行快慢控制。
4、回轉機構
齒輪齒條式，全液壓。
5、伸縮臂
伸縮臂采用抗扭曲設計，采用高強度結構鋼制造，由2組變幅和3節伸縮臂組成，臂的截面為六邊形，使吊臂具有極高的穩定性。全部動作通過2組變幅油缸和1根雙作用往復式液壓油缸帶動實現，可以實現0-9.23米區間任意臂長長度。
6、安全裝置
液壓系統：液壓平衡閥、液壓溢流閥、液壓雙向鎖；
7、吊鉤
起重機參數
|
1、最大起重量 |
6000(理論值) |
||||
|
2、最大起重力矩（T.M） |
12.9 |
||||
|
3、工作壓力 |
285 |
||||
|
4、液壓系統推薦流量（L/min） |
25 |
||||
|
5、回轉范圍（度） |
420 |
||||
|
6、起重機自重 |
1395 |
||||
|
7、起升性能參數 |
幅度 |
2.34 |
5.73 |
7.43 |
9.23 |
|
起重質量（KG） |
5825 |
2250 |
1715 |
1390 |
|
