- 重汽32噸計量檢衡車-6噸吊機檢衡車-AY5320JJH計量檢衡車【國五】
- 發表于：2015-10-29 分類：四軸計量檢衡車 瀏覽次數： 來源于：原創

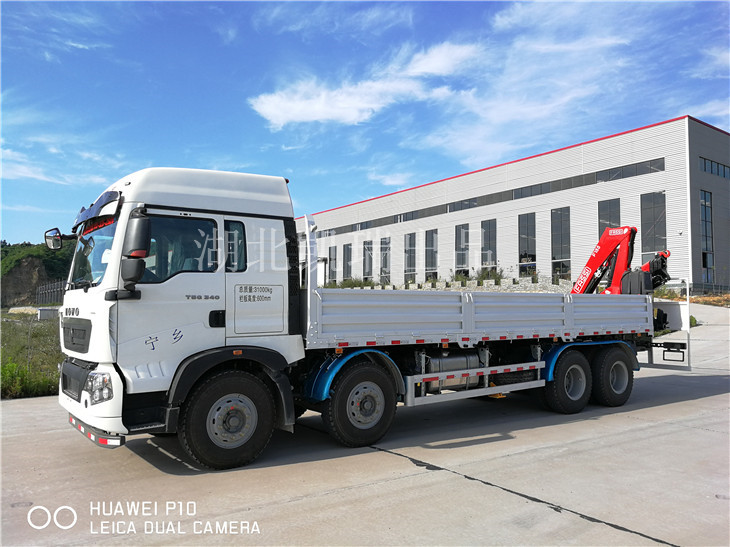

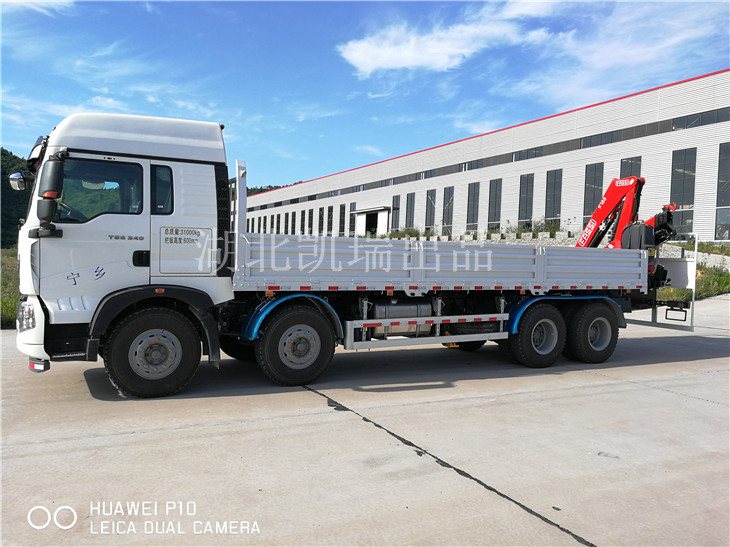

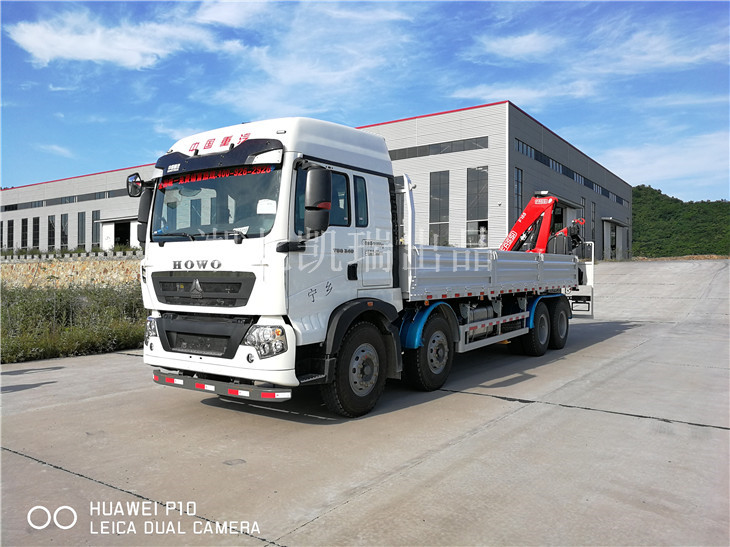

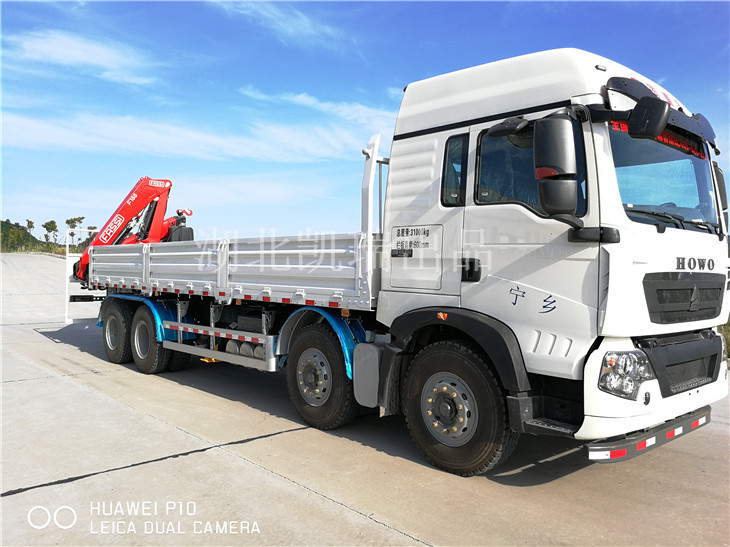

AY5320JJH型計量檢衡車
二、計量檢衡車組成：
A、車體部分
1、整車型號：AY5320JJH型計量檢衡車（公告正在申報，還未公布）
2、柴油發動機：中國重型汽車集團有限公司MC07.34-50國五排放GB17691-2005國Ⅴ,GB3847-2005，功率≥241kW
3、顏色:白色
4、底盤：重汽豪沃ZZ1327N466GE1
5、額定載質量：≥16000kg
6、驅動形式：8*4驅動
7、外形尺寸：10870,11790X2500X3750,3600（mm）
8、軸距：1800+3775+1400,1800+4575+1400
9、輪胎：295/80R22.5
10、配置倒車影像系統
11、安裝具有衛星定位功能的行駛記錄儀，6通道ABS（制動防抱死系統）ASR加速防滑控,整車貨箱設計承載30噸，配裝工具箱、備胎架。
12、冷啟動裝置：帶尿素管路加熱系統、進氣電加熱，油水分離器電加熱；
B、車廂部分
1、砝碼架配置：每個1噸,圓型,砝碼架高度要達到砝碼高度的1/3，按砝碼生產企業技術提供尺寸要求制作,保證砝碼放置平穩。
2、車廂與車頭為車輛出廠原裝同色漆質
3、車箱底部輔設≥4mm厚的防滑鋼
4、車廂橫梁、縱梁連接為鉚接結構
5、整體型副車架
6、配裝工具箱、備胎架

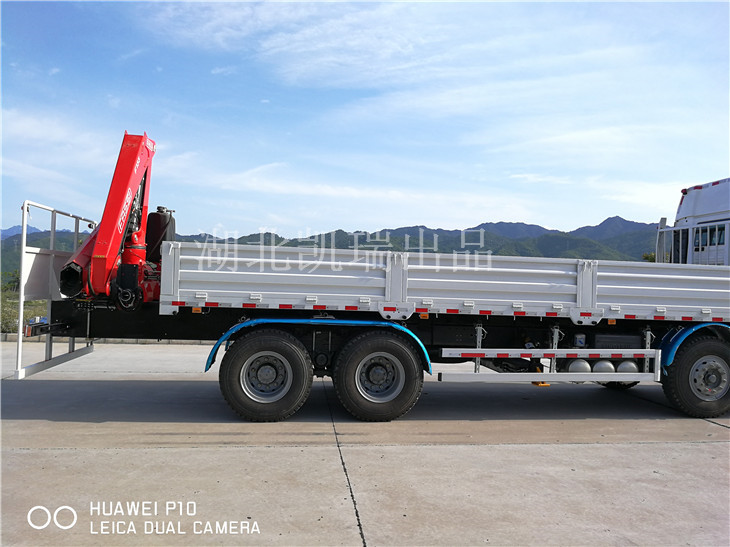

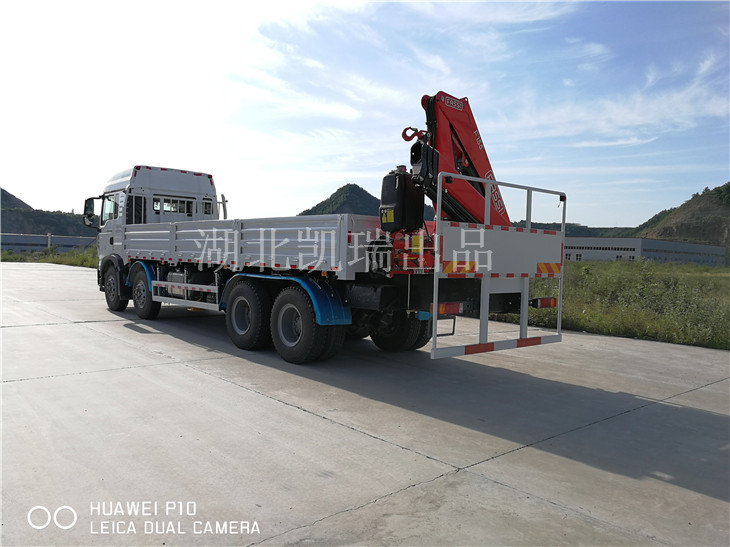

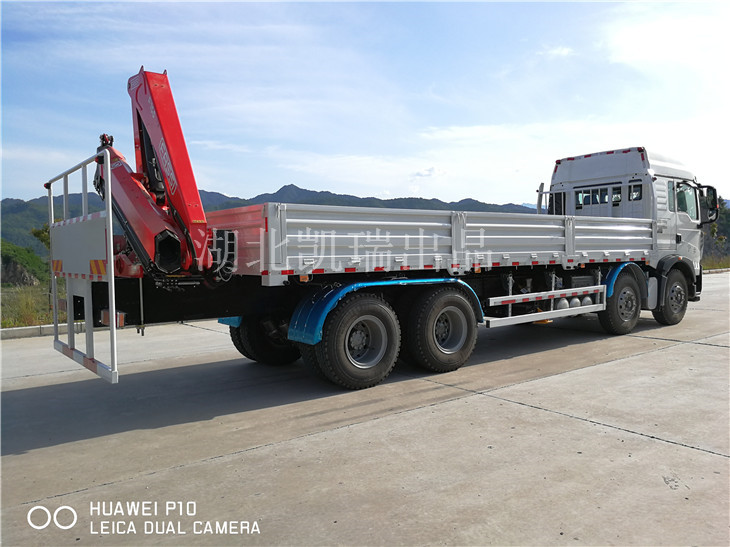

C、起重機部分
1、吊機后置，帶操作平臺；在車輛兩側操作，同時車上配置高位站臺可車上操作
2、折臂式快捷FASSI F155AC隨車起重機，最大起重量≥6000kg，臂體為進口型材，一次成型六邊形，焊縫僅一條。
3、回轉角度：≥390°
4、吊臂幅度≥10.5米
5、在吊臂伸展最長時，起重量≥1120kg
6、吊機配置要求：
a.吊臂鋼板為進口700高強度鋼板
b.油泵為進口知名品牌
c.主要閥、鎖件及硬管、接頭為進口知名品牌
7、吊鉤及吊具（鐵鏈?zhǔn)剑┡c所配砝碼起吊架必須匹配
8、起重機產地：意大利；隨車起重機原裝進口；
9、提供免費培訓
10、配有高壓過濾器、服務提醒計時器、兩側控制位均配水平指示器
11、支腿：液壓式伸縮支腿。
起重機性能參數
390°回轉，齒輪齒條式，全液壓。
1、轉臺結構
變截面等應力箱型框架結構，采用高強度鋼全焊接。
2、液壓系統
采用齒輪泵通過取力器、變速箱與柴油發動機聯接。吊機液壓系統開式油路控制。操作起鉤/降鉤、回轉、變幅、伸縮等起重動作，液壓傳動機構設計合理；
3、控制
常規控制，通過安裝吊機左右兩側的操縱桿控制，起重機的全部動作和速度可通過定位手油門進行快慢控制。
4、回轉機構
齒輪齒條式，全液壓。
5、伸縮臂
伸縮臂采用抗扭曲設計，采用高強度結構鋼制造，由2組變幅和2節伸縮臂組成，臂的截面為六邊形，使吊臂具有極高的穩定性。全部動作通過2組變幅油缸和1根雙作用往復式液壓油缸帶動實現，可以實現0-10.5米區間任意臂長長度。
6、安全裝置
液壓系統：液壓平衡閥、液壓溢流閥、液壓雙向鎖；
7、吊鉤
主鉤：30噸級拉力鉤
起重機參數
|
1、最大起重量 |
13250(理論值) |
||||||
|
2、最大起重力矩（T.M） |
13.25 |
||||||
|
3、工作壓力 |
290 |
||||||
|
4、液壓系統推薦流量（L/min） |
25 |
||||||
|
5、推薦油箱容積（L） |
100 |
||||||
|
6、回轉范圍（度） |
390 |
||||||
|
7、起重機自重 |
1905(不含支腿重量，支撐腿自重150kg) |
||||||
|
8、外觀尺寸（mm:B×H×S） |
2400×2205×827 |
||||||
|
9、起升性能參數 |
幅度 |
2.15 |
3.6 |
4.55 |
6.45 |
8.45 |
10.50 |
|
起重量 |
6060 |
3615 |
2800 |
1900 |
1410 |
1120 |
|
D、砝碼部分
一、 砝碼參數
1、砝碼材質：鑄鐵
2、精度等級：M1
3、規格型號：1000kg/個
4、砝碼編號：01號～20號
5、企業標識：鑄有“CMC -- 1000kg 20
6、砝碼形式：形狀圓形
7、質量、準確度等級均符合JJG99-2006<砝碼>計量檢定規程的要求。
所有以上改裝必須符合GB7258-2004(機動車運行安全技術條件)；GB1589-2004(道路車輛外廓尺寸、軸荷及質量限值)的法規要求和JJG907-2006<動態公路車輛自動衡器>計量檢定規程的要求。
8、提供法定計量檢定機構出具的檢定證書。
二、砝碼數量
砝碼數量：20個
砝碼重量：1噸\個
總計重量：20噸
