計量檢衡車又稱為檢衡車，砝碼檢衡車，由底盤,砝碼,砝碼架,起重機,車箱等組成；計量檢衡車徹底革命了人力搬運砝碼進行衡器檢測的方式，利用專用裝置實現砝碼的機械化搬運，利用液力方式來模擬砝碼進行靜態檢測，并可進行動態檢測車輛載重衡器的移動式檢測設備，該車在檢測作業中方便快捷，而且精度特別高，使得公路計量檢測變得更為輕松、高效，為收費站道口等部門的正常收費的高效工作提供必要保證．也進步提高了交通質量。　　

二、計量檢衡車組成：

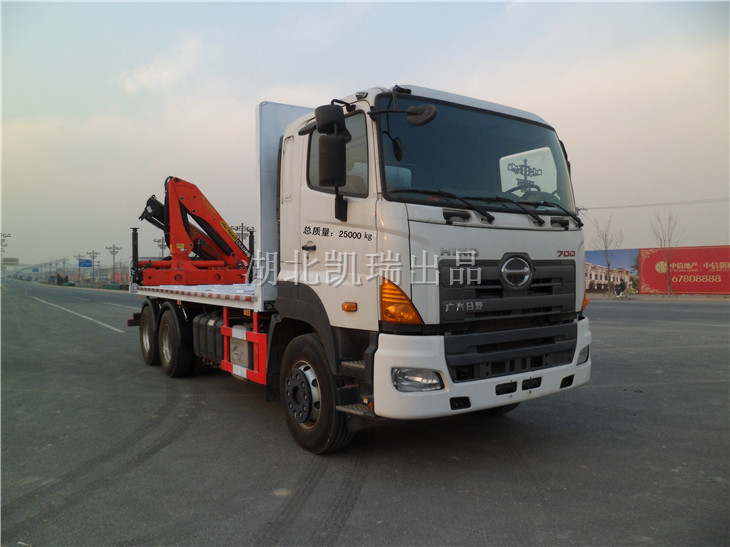

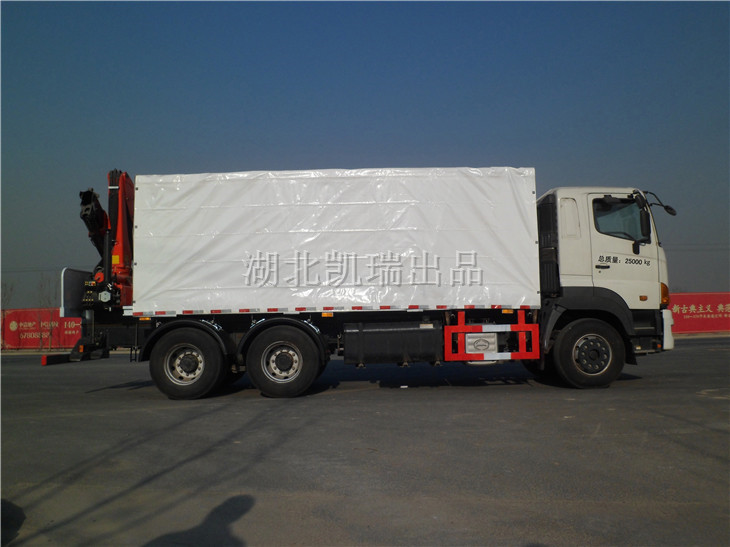

A、車體部分

1、整車型號：BJQ5251JJH 計量檢衡車

2、柴油發動機：日野自動車株式會社 E13C UN 國四排放，功率≥304.2kW

3、顏色：白色

4、底盤：日野YC5330FS1ER4

5、驅動形式：6*4驅動

6、外形尺寸：9500X2500X3700 （mm）

7、貨箱尺寸：5900X1900X2400 （mm）

8、軸距：4500+1410 （mm）

9、總質量：25000kg

10、整備質量：24870 kg

11、駕駛室準乘人數：3

12、輪胎規格：295/80R22.5

B、車廂部分

1、砝碼架配置：每個1噸,圓型（或選裝方型）,砝碼架高度要達到砝碼高度的1/3，按砝碼生產企業技術提供尺寸要求制作,保證砝碼放置平穩。

2、車廂與車頭為車輛出廠原裝同色漆質

3、車箱底部輔設≥4mm厚的防滑鋼

4、車廂橫梁、縱梁連接為鉚接結構

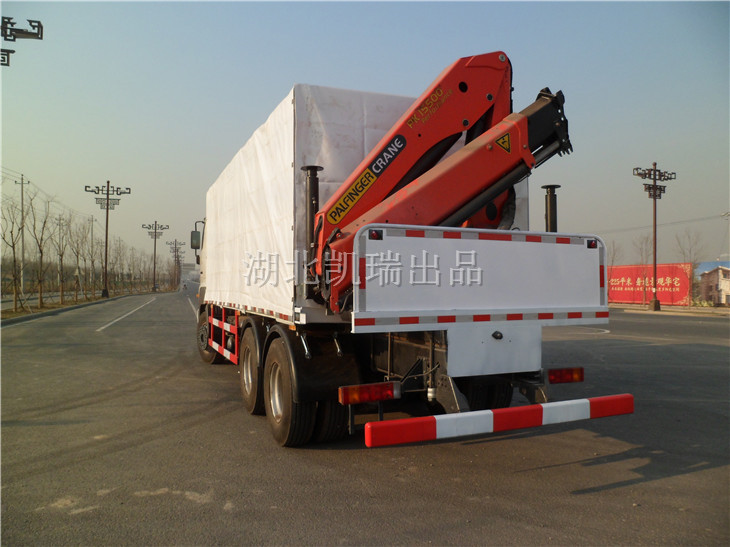

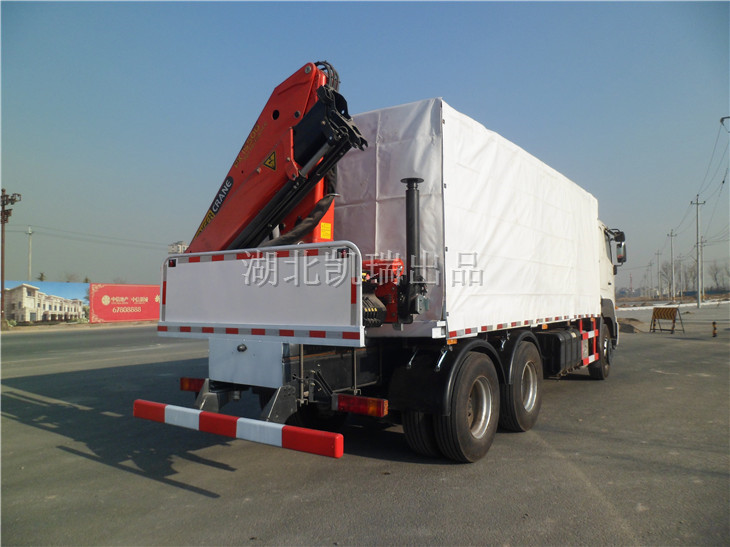

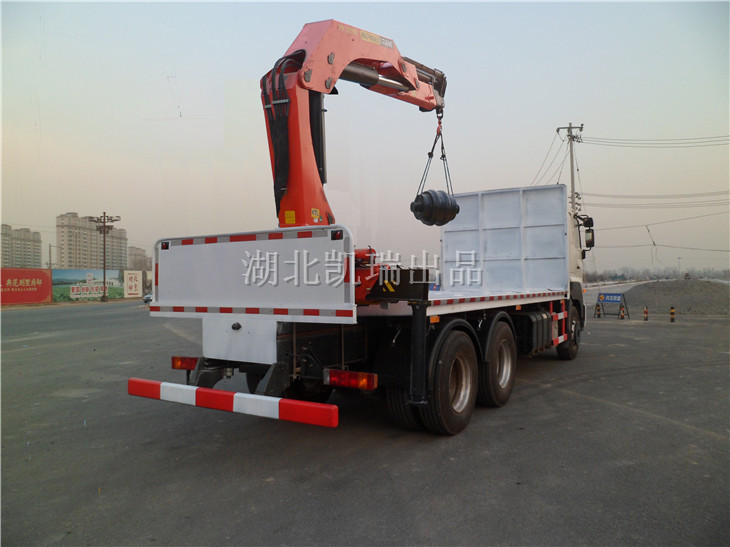

C、起重機部分

1、吊機后置，帶操作平臺

2、折臂式PK15500，最大起重量≥7300kg，臂體為進口型材，一次成型六邊形，焊縫僅一條

3、回轉角度：≥400°

4、吊臂幅度≥10.1米

5、在吊臂伸展最長時，起重量≥1230 kg

6、吊機配置要求：

a.吊臂鋼板為進口700高強度鋼板

b.油泵為進口知名品牌

c.主要閥、鎖件及硬管、接頭為進口知名品牌

7、吊鉤及吊具（鐵鏈式）與所配砝碼起吊架必須匹配

8、起重機產地：奧地利

起重機性能參數

400°回轉，齒輪齒條式，全液壓。

1、轉臺結構

變截面等應力箱型框架結構，采用高強度鋼全焊接。

2、液壓系統

采用柱塞泵泵通過取力器、變速箱與柴油發動機聯接。吊機液壓系統開式油路控制。操作起鉤/降鉤、回轉、變幅、伸縮等起重動作，液壓傳動機構設計合理；

3、控制

常規控制，通過安裝吊機左右兩側的操縱桿控制，起重機的全部動作和速度可通過定位手油門進行快慢控制。

4、回轉機構

齒輪齒條式，全液壓。

5、伸縮臂

伸縮臂采用抗扭曲設計，采用高強度結構鋼制造，由2組變幅和3節伸縮臂組成，臂的截面為六邊形，使吊臂具有極高的穩定性。全部動作通過2組變幅油缸和1根雙作用往復式液壓油缸帶動實現，可以實現0-10.1米區間任意臂長長度。
